Push-Pull-Selbstverriegelungssysteme sind bekannt für ihr einfaches und schnelles Einstecken und Trennen. Sie sind vibrations- und stoßfest und verhindern Verbindungsbrüche durch Kabelzug. Sie sind absolut sicher und zuverlässig und eignen sich ideal für das Einstecken und Trennen auf engstem Raum.

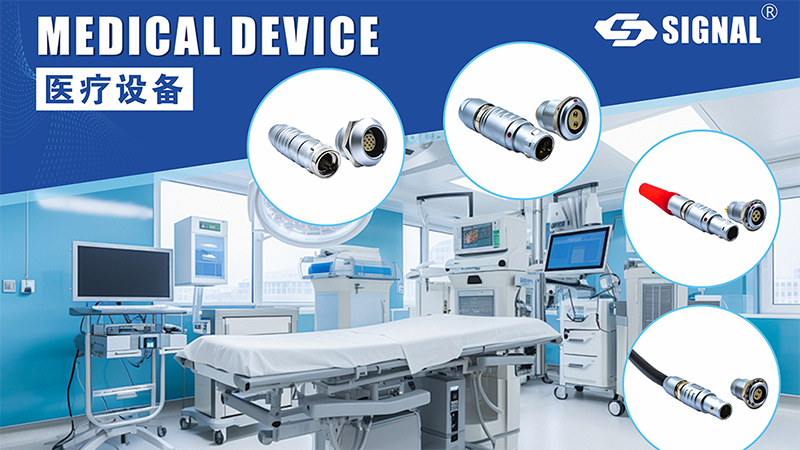

Push-Pull-Rundsteckverbinder mit Selbstverriegelung werden häufig für Signalverbindungen in Medizin-, Elektronik-, Mess- und Videoverarbeitungsgeräten eingesetzt. Sie eignen sich besonders für elektrische Signalverbindungen in Geräten, die häufiges Verbinden und Trennen sowie eine Abschirmung erfordern.
Technische Merkmale von Push-Pull-Selbstverriegelungssteckverbindern:
Stromstärke: 1 A – 35 A. Die Strombelastbarkeit variiert je nach Stiftgröße. Größere Stifte können höhere Ströme aushalten.
Spannung: 150 V – 3500 V. Die Spannung variiert je nach Art des Kunststoffkerns und Dicke der Goldbeschichtung der Stifte. Generell gilt: Je mehr Stifte, desto geringer die zulässige Spannung. Eine geringere Goldbeschichtungsdicke führt ebenfalls zu einer geringeren Spannungsfestigkeit.
Steckzyklen: 1.000–20.000. Die Anzahl der Steckzyklen hängt vom Material der Verriegelungsfeder ab. Kunststoffsteckverbinder erreichen typischerweise 1.000–3.000 Steckzyklen. Metallsteckverbinder verwenden Federn aus verschiedenen Materialien wie Messing, geglühtem Messing und Berylliumbronze. Messingfedern weisen in der Regel 3.000–5.000 Steckzyklen auf, geglühtes Messing etwa 5.000 und Berylliumbronze etwa 5.000–20.000. Edelstahlfedern erreichen eine höhere durchschnittliche Anzahl von 20.000–50.000 Steckzyklen.
Vorteile von Push-Pull-Selbstverriegelungssteckverbindern:
1. Eine durchdachte Schlüsselanordnung verhindert Blindstecken und bietet verschiedene Schlüsseloptionen.
2. Die Push-Pull-Selbstverriegelung ermöglicht ein schnelles und einfaches Verbinden und Trennen. (Rutschfeste Oberfläche, akustisches Einrastsignal)
3. Die Ganzmetallkonstruktion bietet effektive Abschirmung.
4. Ein ausgeklügelter Selbstverriegelungsmechanismus gewährleistet eine sichere und zuverlässige Verbindung.
5. Kompaktes und effizientes Design. (Es spart effektiv Platz und ermöglicht eine Miniaturisierung des Geräts.)
