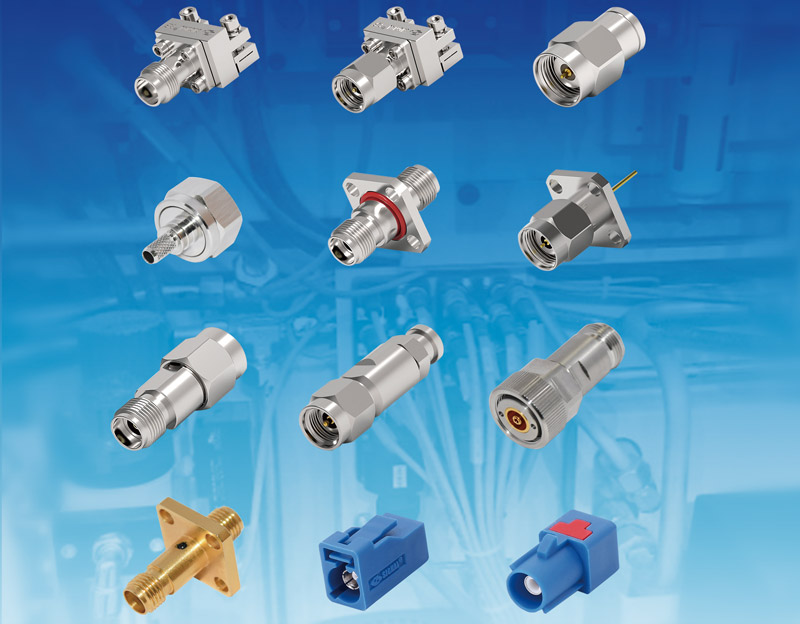

Hochfrequenz-Steckverbinder (HF-Steckverbinder) sind im Allgemeinen Bauteile, die an Kabeln befestigt oder an Geräten montiert werden und als Brücken für elektrische Verbindungen oder Trennungen von Übertragungsleitungen dienen. Es gibt viele Arten von HF-Steckverbindern; heute betrachten wir die Unterschiede zwischen BNC- und SMA-Steckverbindern.
SMA-Steckverbinder
SMA-Steckverbinder sind weit verbreitete, kleine, verschraubte Koaxialsteckverbinder, die sich durch große Bandbreite, hohe Leistung, hohe Zuverlässigkeit und lange Lebensdauer auszeichnen. Sie eignen sich zum Verbinden von HF-Kabeln oder Mikrostreifenleitungen in den HF-Schleifen von Mikrowellengeräten und digitalen Kommunikationssystemen. In drahtlosen Geräten werden sie häufig für GPS-Taktschnittstellen auf Platinen und Testanschlüsse für HF-Module von Basisstationen verwendet. SMA-Steckverbinder wurden in den 1960er Jahren erfunden. Sie unterstützen Signalfrequenzen von Gleichstrom bis 18 GHz, wobei einige Typen bis zu 26,5 GHz unterstützen. Die charakteristische Impedanz beträgt 50 Ohm.
BNC-Steckverbinder
BNC-Steckverbinder sind ebenfalls weit verbreitete HF-Steckverbinder. Es handelt sich um kleine Bajonett-Steckverbinder, die eine schnelle Verbindung ermöglichen. BNC-Steckverbinder werden häufig in drahtlosen Kommunikationssystemen, Fernsehern, Testgeräten und anderen HF-Elektronikgeräten eingesetzt. Auch frühe Computernetzwerke verwendeten BNC-Steckverbinder. BNC-Steckverbinder unterstützen einen Signalfrequenzbereich von 0 bis 4 GHz. Sie sind mit zwei charakteristischen Impedanzen erhältlich: 50 Ohm und 75 Ohm.
BNC-Buchse, gerader Durchgangsstecker, Lötzubehör, Lötkelchanschluss, 10,4 mm (0,41 Zoll) D-Loch.
Unterschiede:
1. Frequenzbereich: BNC-Steckverbinder eignen sich für einen Frequenzbereich von 0 bis 4 GHz, während SMA-Steckverbinder für einen Frequenzbereich von 0 bis 18 GHz geeignet sind.
2. Anwendungen: BNC ist ein Koaxialkabelstecker mit Bajonettverschluss für Anwendungen mit geringer Leistung. SMA eignet sich für Hochleistungs-Mikrowellenanwendungen, wie z. B. interne Verbindungen in Mikrowellengeräten. SMA-Winkelstecker, Lötzubehör, geeignet für Koaxialkabel RG178 und RG196.
3. Unterschiedliche Vorteile: BNC ermöglicht schnelles Verbinden und Trennen und zeichnet sich durch zuverlässige Verbindung, gute Vibrationsfestigkeit sowie bequemes Verbinden und Trennen aus. Daher eignet es sich für Anwendungen, die häufiges Verbinden und Trennen erfordern. SMA ist durch seine geringe Größe, überlegene Leistung, hohe Zuverlässigkeit und lange Lebensdauer gekennzeichnet.
