Es gibt zahlreiche Hersteller von Steckverbindern der M-Serie, und Käufer suchen naturgemäß nach Produkten mit einem guten Preis-Leistungs-Verhältnis. Wie lässt sich also die Qualität eines Steckverbinders bereits in der ersten Auswahlphase vorab beurteilen? Hier ist ein kurzer Leitfaden, wie man Produkte unterschiedlicher Qualität voneinander unterscheiden kann.
I. Materialauswahl:

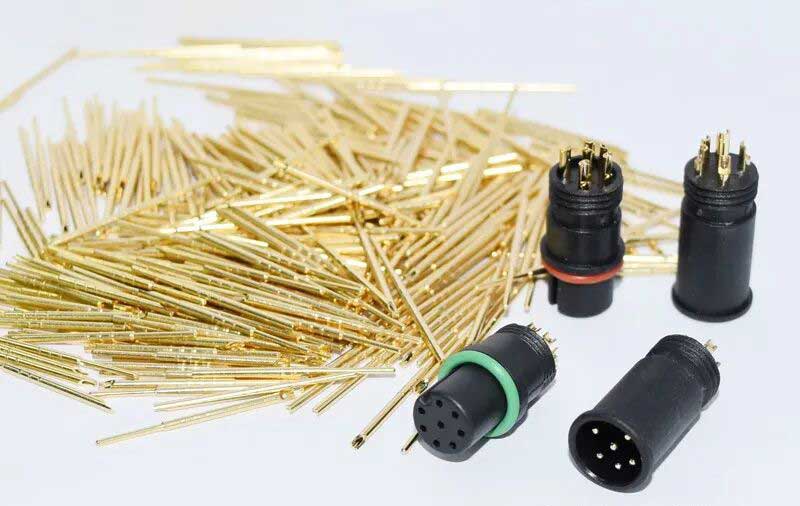

Die leitfähigen Komponenten des Steckverbinders sind in erster Linie die Stift- und Buchsenkontakte. Die Kontakte sollten aus Messing mit hoher elektrischer Leitfähigkeit bestehen und über eine Nickel-Gold-Beschichtung verfügen, um die Leitfähigkeit und Korrosionsbeständigkeit zu verbessern. Die Dicke der Goldbeschichtung und die gewählte Kupferlegierung wirken sich direkt auf die Haltbarkeit und Lötbarkeit aus. Um die Handhabung und das Löten zu erleichtern, werden die Stiftkontakte der M-Serie typischerweise aus CuZn (Messing) gefertigt, während für die Buchsenkontakte CuSn (Phosphorbronze) verwendet wird; dieser Materialunterschied ergibt sich daraus, dass Buchsenkontakte hohl sind und eine höhere Härte aufweisen müssen.
Was den Kunststoffeinsatz (das Gehäuse) betrifft, so ist Nylon aufgrund der Fertigungseigenschaften und des thermoplastischen Verhaltens das Standardmaterial. Shengena verwendet PA66-Nylon aus importiertem Neu-Granulat – unter Verzicht auf Mahlgut (recycelte Kunststoffreste) –, um eine hochwertige Oberflächenoptik zu gewährleisten.
Die Gehäusematerialien werden entsprechend den Anforderungen der CNC-Bearbeitung oder des Druckgussverfahrens ausgewählt; üblicherweise kommt beschichtetes Messing zum Einsatz.
II. Konstruktives Design:
Die konstruktive Gestaltung beeinflusst die Montage und Handhabung des Produkts sowie dessen optische Erscheinung. Die Produkte sollten eine glänzende Oberfläche und ein stromlinienförmiges Profil aufweisen. Es bestehen Möglichkeiten zur Individualisierung, etwa durch das Anbringen eines Logos; für solche Anforderungen empfiehlt sich die Zusammenarbeit mit einem Hersteller, der über professionelle F&E-Kapazitäten verfügt. Die Steckverbinder von Shengena werden gemäß IEC-Normen gefertigt, was sowohl eine ansprechende Optik als auch Zuverlässigkeit garantiert.
III. Haltbarkeit und Umweltbeständigkeit:
Zur Haltbarkeit zählen Faktoren wie Steckzyklen, Stoßfestigkeit, Vibrations- und Schadensresistenz sowie Fallfestigkeit. Bei der Auswahl eines Steckverbinders sollten Spezifikationen hinsichtlich Steckzyklen, Biege- und Schwenktests, Falltests sowie Vibrationsprüfungen berücksichtigt werden. Zu den Umweltfaktoren gehören extreme Temperaturen (hoch und niedrig), Luftfeuchtigkeit, salzhaltige oder alkalische Umgebungen, korrosive Gase und Wassereinwirkung. Die Auswahl sollte auf der Überprüfung von Spezifikationen wie Betriebstemperaturbereich, Wasserdichtigkeitsklasse und Dauer des Salzsprühnebeltests basieren. Hinsichtlich der Temperatur hat sich in der Steckverbinderbranche ein Betriebsbereich von -40 °C bis 85 °C als Standard etabliert, der auf technischen Grenzen beruht: Bei Temperaturen unter -40 °C können Kunststoffkomponenten Risse bilden und den Steckverbinder beschädigen; bei Temperaturen über 85 °C führt der Temperaturanstieg zu einer Ionisierung der Metallkontakte, was eine verringerte Aktivität, eine Verschlechterung der elektrischen Leistung und eine erhöhte Impedanz zur Folge hat. Werden hochtemperaturbeständige Steckverbinder benötigt, muss eine kundenspezifische Lösung beim Hersteller angefragt werden. Auch die Beständigkeit gegen Salzsprühnebel muss überprüft werden; die Standardspezifikationen liegen bei 48 Stunden für vergoldete Messingkomponenten und 24 Stunden für vernickelte Messingkomponenten. Sie sollten prüfen, ob diese Werte den Anforderungen Ihrer spezifischen Einsatzumgebung entsprechen.
IV. Website des Herstellers und relevante Zertifizierungen:
Während sich der vorherige Punkt auf die Bewertung des Produkts selbst konzentrierte, liegt der Schwerpunkt dieses Abschnitts auf der Beurteilung der Unternehmenskompetenz anhand der Website sowie der Glaubwürdigkeit der Produkte durch Zertifizierungen. Im Allgemeinen fertigen seriöse Hersteller Produkte von höherer Qualität. Ihre Auswahl sollte auf einer umfassenden Bewertung des Preis-Leistungs-Verhältnisses basieren.
