SIGNAL-RF-Koaxialstecker sind gängige Steckverbinder in elektronischen Geräten und Kommunikationssystemen. Obwohl es viele verschiedene Modelle gibt, zeigt eine genauere Betrachtung, dass fast alle HF-Steckverbinder eine charakteristische Impedanz von 50 Ω aufweisen.
Daher stellt sich die Frage: Warum wird 50 Ω allgemein als Standardimpedanz für HF-Steckverbinder gewählt?
I. Was ist Impedanzanpassung?
Impedanzanpassung bei HF-Steckverbindern bedeutet, dass die charakteristische Impedanz des Steckverbinders selbst mit der Impedanz der angeschlossenen Kabel und Geräte übereinstimmen muss. Wenn ein Signal den Steckverbinder durchläuft, kann die Signalenergie bei übereinstimmender Impedanz effizient übertragen werden. Bei Fehlanpassung kommt es zu teilweiser Signalreflexion, was Leistungsverluste, Signalverzerrungen und im schlimmsten Fall sogar Schäden am Gerät zur Folge haben kann.
Daher ist die Impedanzanpassung die Grundlage für den stabilen und effizienten Betrieb von HF-Steckverbindern.
II. Warum werden 50 Ohm als charakteristische Impedanz gewählt?

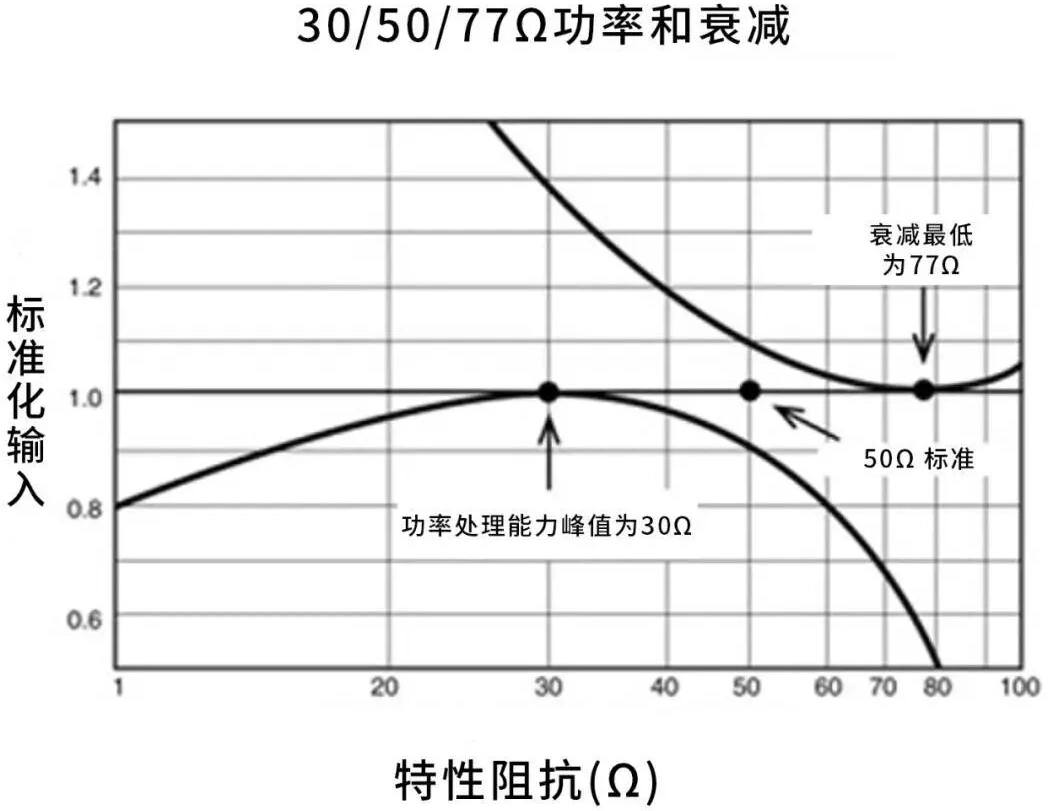

Warum hat sich 50 Ohm als Impedanzstandard im HF-Bereich etabliert? Der Hauptgrund liegt in zwei wichtigen Kennzahlen:
1. Maximale Belastbarkeit: 30 Ω
Bei einem Verhältnis von Innen- zu Außendurchmesser (D/d) von ca. 1,65 kann das Koaxialkabel die maximale Leistung übertragen. Die zugehörige charakteristische Impedanz beträgt ca. 30 Ohm.
2. Minimale Signaldämpfung: 77 Ω
Bei einem Verhältnis von Innen- zu Außendurchmesser (D/d) von ca. 3,59 ist die Signaldämpfung im Koaxialkabel minimal. Die zugehörige charakteristische Impedanz beträgt ca. 77 Ohm.
III. Praktische Anwendungen des 50-Ohm-Standards

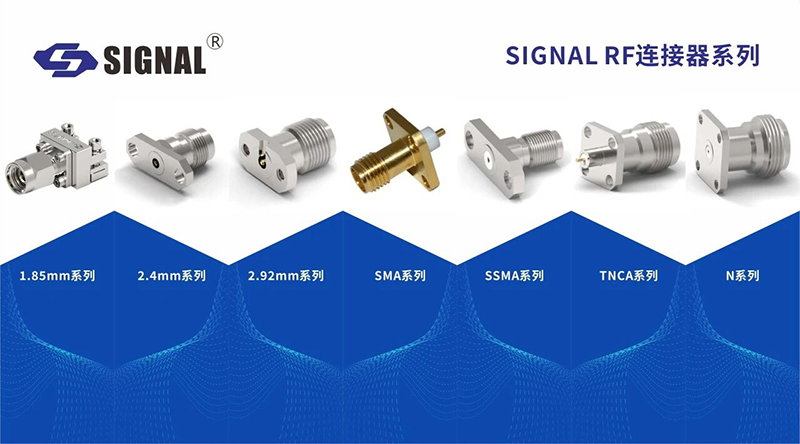

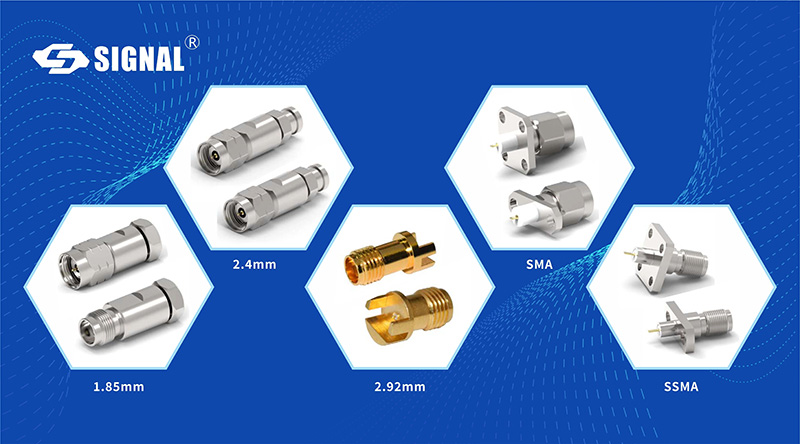

Die HF-Steckverbinder von SIGNAL sind vielfältig und umfassen 1,85 mm, 2,4 mm, 2,92 mm, SMA, SSMA, TNCA und N-Typ. Sie zeichnen sich durch hervorragende Stoßfestigkeit, hohe Belastbarkeit, niedriges VSWR, hohe Zuverlässigkeit und hohe Dichtigkeit aus. Als professioneller Hersteller von HF-Steckverbindern bietet SIGNAL 50-Ω-Steckverbinder für verschiedene Anwendungsbereiche an:
1. Unterhaltungselektronik
Unterhaltungselektronik benötigt aufgrund des begrenzten Platzes miniaturisierte Steckverbinder wie SMA und BNC, die den Anforderungen an Miniaturisierung und Hochfrequenzübertragung gerecht werden.
2. Mobilfunk-Basisstationen
Für Mobilfunk-Basisstationen sind N-Typ- und TNCA-Steckverbinder bewährte Lösungen. Sie übertragen effizient Hochleistungssignale und gewährleisten gleichzeitig die exakte Anpassung an die 50-Ω-Impedanz.
3. Rundfunk- und Hochleistungsübertragungssysteme
Rundfunk- und Hochleistungsübertragungssysteme müssen Leistungen im Kilowatt- bis Megawattbereich standhalten. SMA- und BNC-Steckverbinder mit 50-Ω-Impedanzanpassung bieten eine extrem hohe Belastbarkeit und gewährleisten so die stabile Übertragung von Rundfunksignalen.
4. Messsysteme
In Präzisionsmess- und Prüfsystemen müssen Instrumente den Frequenzbereich von Niederfrequenz bis Millimeterwellen abdecken und Messfehler eliminieren. SIGNAL-Steckverbinder (1,85 mm, 2,4 mm, 2,92 mm, SMA und SSMA) erfüllen präzise die Anforderungen verschiedener Frequenzen.
IV. Fazit
Zusammenfassend lässt sich sagen, dass der 50-Ω-Impedanzstandard für HF-Anwendungen das Ergebnis eines optimalen Kompromisses zwischen den beiden wichtigsten technischen Kennzahlen „maximale Belastbarkeit“ und „minimale Signaldämpfung“ ist.
Die weltweite Etablierung dieses Standards hat die Standardisierung und Kompatibilität von HF-Geräten und -Komponenten maßgeblich gefördert und eine solide Grundlage für die dynamische Entwicklung moderner drahtloser Kommunikation geschaffen.
