Board-to-Board-Steckverbinder sind wichtige Komponenten zur Verbindung zweier Leiterplatten (PCBs). Verschiedene Arten von Board-to-Board-Steckverbindern erfüllen unterschiedliche strukturelle und Leistungsanforderungen und werden in einer Vielzahl elektronischer Produkte eingesetzt. Wissen Sie, welche Arten von Board-to-Board-Steckverbindern es gibt?
I. Definition von Board-to-Board-Steckverbindern

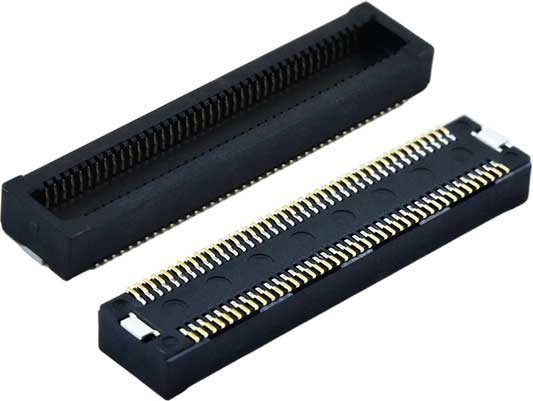

Ein Board-to-Board-Steckverbinder ist eine elektrische Schnittstelle, die speziell für die Verbindung zweier Leiterplatten entwickelt wurde. Er zeichnet sich durch eine zuverlässige Verbindung, stabile elektrische Leistung und einfache Installation aus. Im Wesentlichen dient er der mechanischen Fixierung und der elektrischen Signalübertragung zwischen den Leiterplatten mittels Stecker und Buchse.
II. Arten von Board-to-Board-Steckverbindern
1. Rohrverbinder
Wie der Name schon sagt, wird der Stecker senkrecht in die Buchse gesteckt, wobei die Verbindungsrichtung senkrecht zur Leiterplattenoberfläche verläuft. Geeignet für Anwendungen mit begrenztem Platzangebot, die ein schnelles Einstecken und Entfernen erfordern.
2. Flachverbinder
Stecker und Buchse sind in einem 90-Grad-Winkel verbunden. Geeignet für Designs mit begrenztem Platzangebot auf der Leiterplatte, die horizontale Verbindungen erfordern.
3. Blindsteckverbinder
Auch als Stapelverbinder bekannt, werden zwei Leiterplatten parallel übereinander gestapelt, wodurch eine hochdichte vertikale Verbindung direkt über den Verbinder erreicht wird. Weit verbreitet in modularen Designs. 3. Crimpverbinder
Diese Verbinder nutzen Crimptechnik anstelle von Löten für eine mechanisch-physikalische Verbindung mit der Leiterplatte und eignen sich für hohe Zuverlässigkeitsanforderungen und Umgebungen mit hohen Temperaturen.
4. Stiftverbinder
Dies ist ein traditioneller Verbindertyp mit Stiften und Buchsen. Sie sind einfach aufgebaut, kostengünstig und eignen sich für langsame, niederfrequente Signalverbindungen.
5. Federkontaktverbinder
Diese Verbinder verwenden federbelastete Stifte für die Verbindung und bieten guten Kontaktdruck und Elastizität. Sie eignen sich für Umgebungen mit Vibrationen und Anwendungen, die häufiges Stecken erfordern.
III. Gängige Anwendungsszenarien
1. Kommunikationsgeräte
Hochdichte Blindsteckverbinder werden in Netzwerk-Switches, Basisstationen usw. eingesetzt, um eine schnelle Signalübertragung und modulare Erweiterung zu gewährleisten.
2. Unterhaltungselektronik
Blindsteck- und Durchsteckverbinder werden in Smartphones, Tablets, Laptops usw. verwendet, um die Hauptplatine mit dem Displaymodul, dem Akku oder dem Kameramodul zu verbinden.
3. Medizintechnik
Medizinische Überwachungsgeräte erfordern hochzuverlässige Verbindungen und eine stabile Signalübertragung. Daher werden häufig Feder- und Crimpverbinder eingesetzt.
4. Industrieautomation
In industriellen Steuerungsanlagen gewährleisten Crimp- und Federverbinder eine stabile Signalübertragung und hohe Beständigkeit gegenüber Vibrationen und hohen Temperaturen.
5. Automobilelektronik
In Infotainmentsystemen, Motorsteuergeräten usw. müssen Leiterplattenverbinder eine hohe Zuverlässigkeit und Temperaturbeständigkeit aufweisen. Hier kommen häufig Crimpverbinder zum Einsatz.
