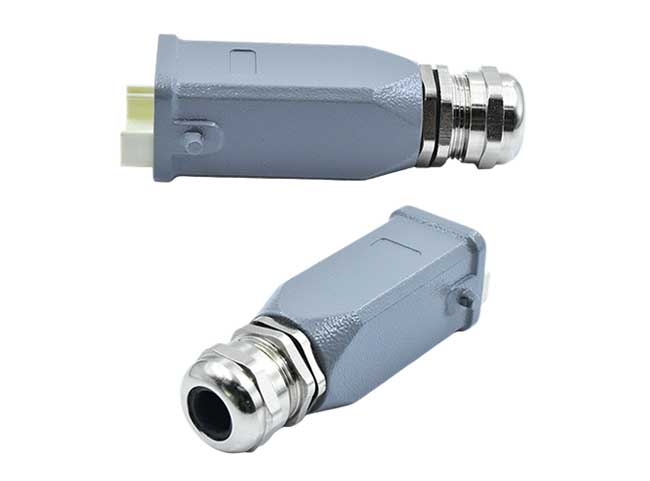

Hochleistungssteckverbinder sind elektrische Module, bestehend aus Aderendhülsen und Stiften, die elektrische Verbindungen für Geräte herstellen. Sie bestehen im Wesentlichen aus drei Komponenten: Aderendhülsen, Stiften und einem Gehäuse. Bei der Übertragung von Strom, Signalen oder Daten in der Praxis gibt es im Allgemeinen zwei Verdrahtungsmethoden: feste Verdrahtung und Steckverbinder. Beim Trennen und Wiederverbinden erfordert die feste Verdrahtung das Entfernen und Wiederverbinden jedes einzelnen Kabels, was einen erheblichen Arbeitsaufwand verursacht. Tritt ein Verdrahtungsfehler auf, kann die Fehlersuche Stunden dauern. Steckverbinder hingegen erfordern lediglich das Ein- und Ausstecken (wenn auch zu höheren Kosten) und keine spezialisierten Techniker. Für viele überwiegen die langfristigen Vorteile von Steckverbindern die der festen Verdrahtung deutlich.
Die wichtigsten Verdrahtungsmethoden für Hochleistungssteckverbinder sind die folgenden vier:
1. Bajonettverschluss:
Dies ist eine zuverlässige und schnelle Verbindungs- und Trennmethode. Die meisten Bajonettverschlüsse verfügen über eine visuelle Anzeige für den korrekten Sitz und die Verriegelung, die durch eine kleine Öffnung an der Seite der Überwurfmutter sichtbar ist.
2. Gewindeverbindung:
Diese Verbindungsart wird häufig für Steckverbinder mit großen Kontaktflächen und für solche, die in Umgebungen mit starken Vibrationen eingesetzt werden, verwendet. Sie ermöglicht den Einbau einer Sicherung, um ein Lösen nach dem Verbinden zu verhindern. Sie ist zuverlässig, jedoch langsam beim Verbinden und Trennen.
3. Steckverbindung:
Dies ist eine vielseitige Verbindungsart. Stecker und Buchse des elektrischen Steckverbinders bewegen sich beim Verbinden und Trennen typischerweise linear hin und her. Dadurch sind kein Drehen oder Wenden erforderlich, und der Platzbedarf ist minimal. Gängige Steckverbindungen verwenden Kugellager oder Stifte. Da diese Verbindungsart keinen mechanischen Mechanismus zur Arbeitserleichterung besitzt, führt jede Fehlsteckung zu einem deutlich erhöhten mechanischen Widerstand, der sofort erkennbar ist.
4. Rack-Verbindung:
Dies ist eine robuste Steckverbinderart, die bei Geräten verwendet wird, die sich in der Nähe eines Rahmens befinden und eine verdeckte Verbindung erfordern. Sie ermöglicht leichtere, kleinere, wartungsfreundlichere und zuverlässigere elektrische Geräte. Diese Verbindungsart ist für den Bediener nicht wahrnehmbar und erfordert daher eine präzise Positioniervorrichtung, um ein erzwungenes Verbinden falsch eingesteckter Steckverbinder zu verhindern. Dadurch wird ein falsches Einstecken unmöglich. Elektrische Steckverbinder für Rackmontage verwenden typischerweise schwimmende oder flexible Kontakte, um eine korrekte Verbindung zu gewährleisten.
